什么是DTRO?讀完此編文章你就明白了

   DTRO膜也叫碟管式反滲透，是一種專利型膜分離技術。它的膜組件構造與傳統的卷式膜截然不同，原液流道：碟管式膜組件具有專利的流道設計形式，采用開放式流道，料液通過入口進入壓力容器中，從導流盤與外殼之間的通道流到組件的另一端，在另一端法蘭處，料液通過8個通道進入導流盤中，被處理的液體以最短的距離快速流經過濾膜，然后180o逆轉到另一膜面，再從導流盤中心的槽口流入到下一個導流盤，從而在膜表面形成由導流盤圓周到圓中心，再到圓周，再到圓中心的雙”S”形路線，濃縮液最后從進料端法蘭處流出。DTRO組件兩導流盤之間的距離為4mm，導流盤表面有一定方式排列的凸點。這種特殊的水力學設計使處理液在壓力作用下流經濾膜表面遇凸點碰撞時形成湍流，增加透過速率和自清洗功能，從而有效地避免了膜堵塞和濃度極化現象，成功地延長了膜片的使用壽命;清洗時也容易將膜片上的積垢洗凈，保證碟管式膜組適用于處理高渾濁度和高含砂系數的廢水，適應更惡劣的進水條件。

   透過液流道：過濾膜片由兩張同心環狀反滲透膜組成，膜中間夾著一層絲狀支架，使通過膜片的凈水可以快速流向出口。這三層環狀材料的外環用超聲波技術焊接，內環開口，為凈水出口。滲透液在膜片中間沿絲狀支架流到中心拉桿外圍的透過液通道，導流盤上的O型密封圈防止原水進入透過液通道;透過液從膜片到中心的距離非常短，且對于組件內所的過濾膜片均相等。

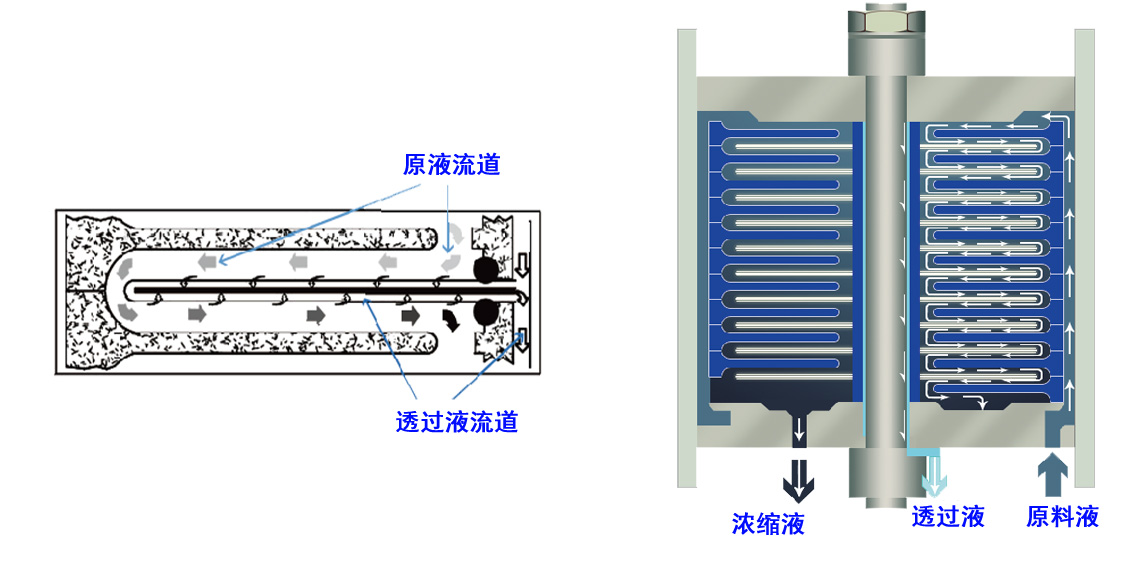

碟管式膜柱流道示意圖

DTRO膜片和導流盤

DTRO兩級工藝

  DTRO兩級工藝是基于碟管式反滲透膜的工藝運用，其核心技術在于碟管式反滲透膜的獨特結構形式，使得反滲透膜直接處理高濃度廢水成為可能，是一種穩定可靠的處理技術，具備投資省、自控程度高操作維護簡便、運行費用低以及穩定持續滿足排放要求的特點，具體如下：

 1、流程簡潔緊湊，設備成套裝置標準化

 如兩級DTRO成套裝置圖，該成套裝置中集成了用于預處理的砂濾系統、保安過濾器，用于反滲透分離的膜組件、高壓泵、循環泵，用于系統清洗的清洗水箱以及用于設備供電及控制的MCC柜和PLC柜等。

  此外，用于原水加酸調節，出水堿回調等原水罐、泵閥等也是標準化成套設備，均在工廠完成加工、安裝及調試;運達現場吊裝就位后即可調試，投入運行周期短。

 2、工藝穩定性強、維護簡單、能耗低

DTRO膜組件有效避免膜的結垢，膜污染減輕，使反滲透膜的壽命延長。DTRO的特殊結構及水力學設計使膜組易于清洗，清洗后通量恢復性非常好，從而延長了膜片壽命。實踐工程表明，在滲液原液處理中，一級DTRO膜片壽命可長達3年，甚至更長，接在其它處理設施后(比如MBR)壽命長達5年以上，這對一般的反滲透處理系統是無法達到的。

由于影響膜系統截留率的因素較少，所以系統出水水質很穩定，不受可生化性、炭氮比等因素的影響;工藝中采用的DTRO膜組件采用標準化設計，組件易于拆卸維護，打開DTRO組件可以輕松檢查維護任何一片過濾膜片及其它部件，維修簡單，當零部件數量不夠時，組件允許少裝一些膜片及導流盤而不影響DTRO膜組件的使用。

  在該工藝中不需要實現污染物質的最終去除，僅為分離作用，因此，運行能耗大大降低;DTRO組件內部任何單個部件均允許單獨更換。過濾部分由多個過濾膜片及導流盤裝配而成，當過濾膜片需更換時可進行單個更換，對于過濾性能好的膜片仍可繼續使用，這最大程序減少了換膜成本。
